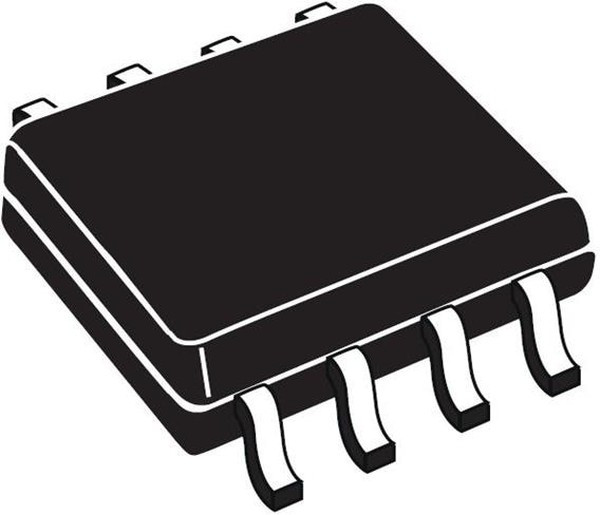

L6395DTR, Driver 600V 2-OUT High and Low Side Non-Inv 8-Pin SO N T/R
Оставить отзыв
В избранноеВ сравнение
Артикул: L6395DTR
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Power Management\Drivers\Gate Drivers and Power DriversDriver 600V 2-OUT High and Low Side Non-Inv 8-Pin SO N T/R
| Информация о производителе | |
| Производитель | STMicroelectronics |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:43:54 |
| Бренд | STMicroelectronics |
| Вес и габариты | |
| automotive | No |
| driver configuration | Non-Inverting |
| driver type | High and Low Side |
| eccn (us) | ear99 |
| eu rohs | compliant |
| high and low sides dependency | Synchronous |
| input logic compatibility | CMOS|TTL|3.3V|5V |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Драйверы для управления затвором |
| количество драйверов | 1 Driver |
| количество выходов | 2 Output |
| latch-up proof | No |
| lead shape | Gull-wing |
| максимальная рабочая температура | + 125 C |
| maximum fall time (ns) | 70 |
| maximum operating frequency (khz) | 800 |
| maximum operating supply voltage (v) | 20 |
| maximum operating temperature (°c) | 125 |
| maximum power dissipation (mw) | 800 |
| maximum propagation delay time (ns) | 200 |
| maximum rise time (ns) | 120 |
| минимальная рабочая температура | 40 C |
| minimum operating supply voltage (v) | 10 |
| minimum operating temperature (°c) | -40 |
| mounting | surface mount |
| напряжение питания - макс. | 20 V |
| напряжение питания - мин. | 10 V |
| number of drivers | 2 |
| number of outputs | 2 |
| отключение | No |
| packaging | Tape and Reel |
| партномер | 8002180918 |
| part status | active |
| pcb changed | 8 |
| pd - рассеивание мощности | 800 mW |
| pin count | 8 |
| подкатегория | PMIC - Power Management ICs |
| ppap | No |
| продукт | MOSFET Gate Drivers |
| рабочий ток источника питания | 220 uA |
| размер фабричной упаковки | 2500 |
| reference voltage (v) | 600(Max) |
| серия | L6395 |
| standard package name | SO |
| supplier package | SO N |
| технология | Si |
| тип продукта | Gate Drivers |
| торговая марка | STMicroelectronics |
| Тип | High Side, Low Side |
| type | IGBT|MOSFET |
| typical input high threshold voltage (v) | 1.9 to 2.25 |
| typical input low threshold voltage (v) | 0.8 to 1.1 |
| упаковка / блок | SO-8 |
| вид монтажа | SMD/SMT |
| время нарастания | 75 ns |
| время спада | 35 ns |
| выходное напряжение | 580 V |
