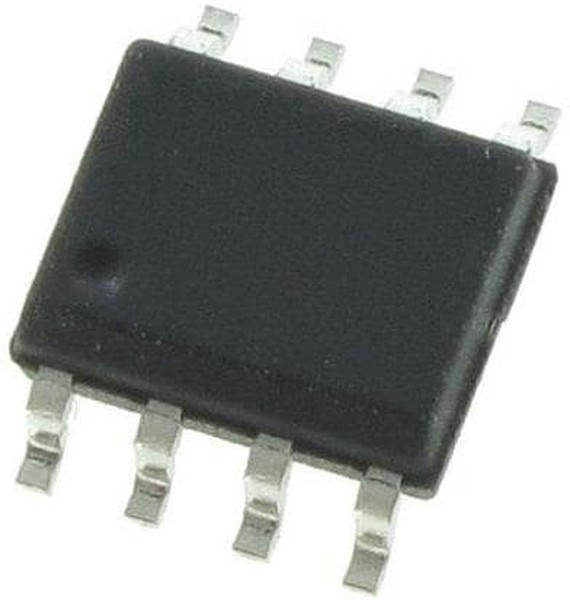

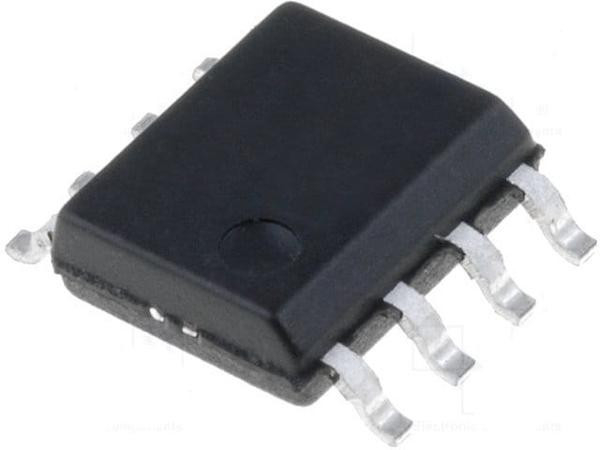

Name: L6388ED013TR, Driver 2-OUT High and Low Side Half Brdg 8-Pin SO N T/R
Brand: STMicroelectronics
SKU: L6388ED013TR

L6388ED013TR, Driver 2-OUT High and Low Side Half Brdg 8-Pin SO N T/R

Электронные компоненты Микросхемы Драйверы MOSFET и IGBT ST Microelectronics L6388ED013TR, Driver 2-OUT High and Low Side ...

Подробное описание

Информация о производителе
Производитель	STMicroelectronics
Основные
Дата загрузки	29.04.2024
Время загрузки	5:30:46
Бренд	STMicroelectronics

Все характеристики

330 ₽

– +

Бонус: 6.6 !

Бонусная программа

Итого: 330 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

Semiconductor - IC > Power Management > Gate and Power Driver Описание ИМС SO8-150-1.27 Характеристики Категория Микросхема Тип драйвер Вид контроллер затвора IGBT, контроллер затвора MOSFET, high-/low-side switch Монтаж SMD Кол-во каналов 2 Частота, МГц 0.4 Мин.напряжение питания, В 17 Макс.напряжение питания, В 17

Информация о производителе
Производитель	STMicroelectronics
Основные
Дата загрузки	29.04.2024
Время загрузки	5:30:46
Бренд	STMicroelectronics
Вес и габариты
automotive	No
bridge type	Half Bridge
configuration	Non-Inverting
driver type	High and Low Side
eccn (us)	ear99
eu rohs	compliant
factory pack quantity: factory pack quantity:	2500
fall time	40 ns
fall time:	40 ns
high and low sides dependency	Independent
input logic compatibility	CMOS\|TTL\|3.3V\|5V\|15V
категория	Электронные компоненты/Микросхемы
lead shape	Gull-wing
logic type	CMOS, TTL
logic type:	CMOS, TTL
manufacturer	STMicroelectronics
manufacturer:	STMicroelectronics
maximum fall time (ns)	80
maximum operating frequency (khz)	400
maximum operating supply voltage (v)	17
maximum operating temperature	+125 C
maximum operating temperature:	+125 C
maximum operating temperature (°c)	125
maximum power dissipation (mw)	750
maximum propagation delay time (ns)	300
maximum rise time (ns)	100
minimum operating temperature	-45 C
minimum operating temperature:	-45 C
minimum operating temperature (°c)	-45
mounting	surface mount
mounting style	SMD/SMT
mounting style:	SMD/SMT
number of drivers	2
number of drivers:	2 Driver
number of outputs	2
number of outputs:	1 Output
operating supply current	450 uA
operating supply current:	450 uA
operating supply voltage	15 V
operating supply voltage:	15 V
output current	650 mA
output current:	650 mA
package / case	SOIC-8
package / case:	SOIC-8
packaging	Tape and Reel
партномер	8022467032
part status	active
pcb changed	8
pd - power dissipation	750 mW
pd - power dissipation:	750 mW
pin count	8
ppap	No
product	Half-Bridge Drivers
product:	Half-Bridge Drivers
product category	Gate Drivers
product category:	Gate Drivers
product type:	Gate Drivers
rise time	70 ns
rise time:	70 ns
rohs	Details
series	L6388E
series:	L6388E
standard package name	SO
subcategory:	PMIC-Power Management ICs
supplier package	SO N
supply voltage - max	17 V
supply voltage - max:	17 V
supply voltage - min	-0.3 V
supply voltage - min:	-300 mV
technology:	Si
type	IGBT\|MOSFET
type:	High-Side, Low-Side
typical input high threshold voltage (v)	1.8(Min)
typical input low threshold voltage (v)	1.1(Max)
