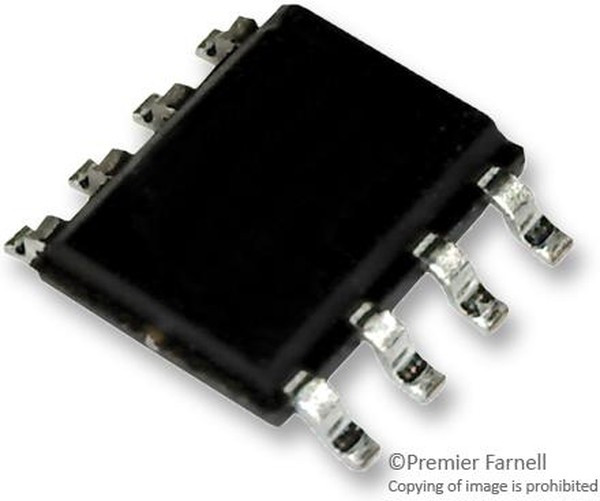

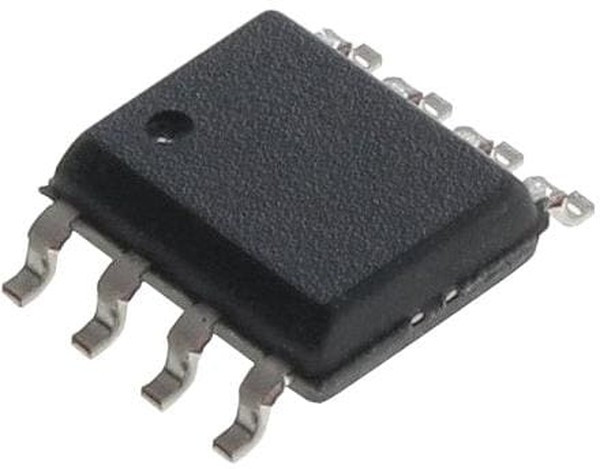

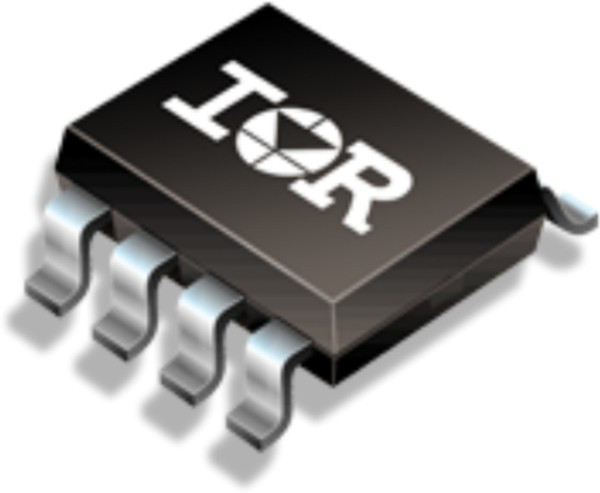

IRS2184STRPBF, Driver 2-OUT High and Low Side Half Brdg Non-Inv 8-Pin SOIC N T/R
Оставить отзыв
В избранноеВ сравнение
Артикул: IRS2184STRPBF
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Power Management\Drivers\Gate Drivers and Power DriversDriver 600V 2-OUT High and Low Side Half Brdg Inv/Non-Inv 8-Pin SOIC N T/R
| Информация о производителе | |
| Производитель | INFINEON TECHNOLOGIES AG. |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:31:13 |
| Бренд | INFINEON TECHNOLOGIES AG. |
| Вес и габариты | |
| automotive | No |
| bridge type | Half Bridge |
| driver configuration | Inverting|Non-Inverting |
| driver type | High and Low Side |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity: factory pack quantity: | 2500 |
| fall time | 35ns |
| fall time: | 35 ns |
| features: | Synchronous |
| high and low sides dependency | Synchronous |
| input logic compatibility | CMOS|LSTTL|3.3V(Min)|5V |
| категория | Электронные компоненты/Микросхемы |
| Корпус | SOIC8 |
| latch-up proof | Yes |
| lead shape | Gull-wing |
| logic type: | CMOS, TTL |
| manufacturer: | Infineon |
| maximum fall time (ns) | 35 |
| maximum operating supply voltage (v) | 20 |
| maximum operating temperature: | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum power dissipation (mw) | 625 |
| maximum propagation delay time (ns) | 900 |
| maximum rise time (ns) | 60 |
| maximum turn-off delay time: | 270 ns |
| maximum turn-off delay time (ns) | 40 |
| maximum turn-on delay time: | 680 ns |
| maximum turn-on delay time (ns) | 90 |
| minimum operating supply voltage (v) | 10 |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| moisture sensitive: | Yes |
| mounting | surface mount |
| mounting style: | SMD/SMT |
| number of drivers | 2 |
| number of drivers: | 2 Driver |
| number of outputs | 2 |
| number of outputs: | 2 Output |
| operating supply current: | 1.6 mA |
| output current | 1.9 A |
| output current: | 1.9 A |
| package / case: | SOIC-8 |
| package type | SOIC |
| packaging | Tape and Reel |
| партномер | 8002239114 |
| part status | active |
| pcb changed | 8 |
| pd - power dissipation: | 625 mW |
| pin count | 8 |
| ppap | No |
| process technology | CMOS |
| product: | IGBT, MOSFET Gate Drivers |
| product category: | Gate Drivers |
| product type: | Gate Drivers |
| propagation delay - max: | 900 ns |
| reference voltage (v) | 600(Max) |
| rise time: | 60 ns |
| special features | Under Voltage Lockout |
| standard package name | SO |
| subcategory: | PMIC-Power Management ICs |
| supplier package | SOIC N |
| supply voltage | 20V |
| supply voltage - max: | 20 V |
| supply voltage - min: | 10 V |
| technology: | Si |
| type | IGBT|MOSFET |
| type: | Half-Bridge |
| typical input high threshold voltage (v) | 2.5(Min) |
| typical input low threshold voltage (v) | 0.8(Max) |
| вес, г | 0.15 |
