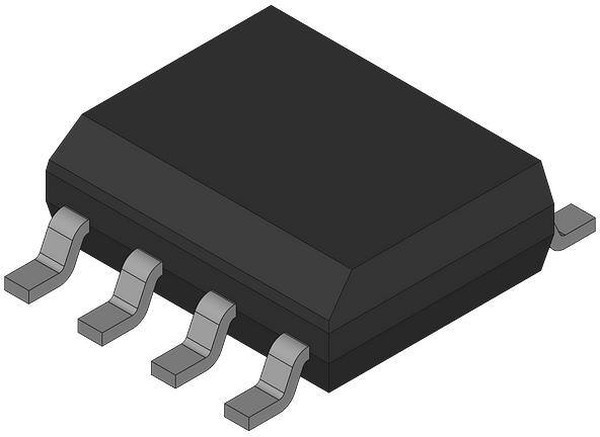

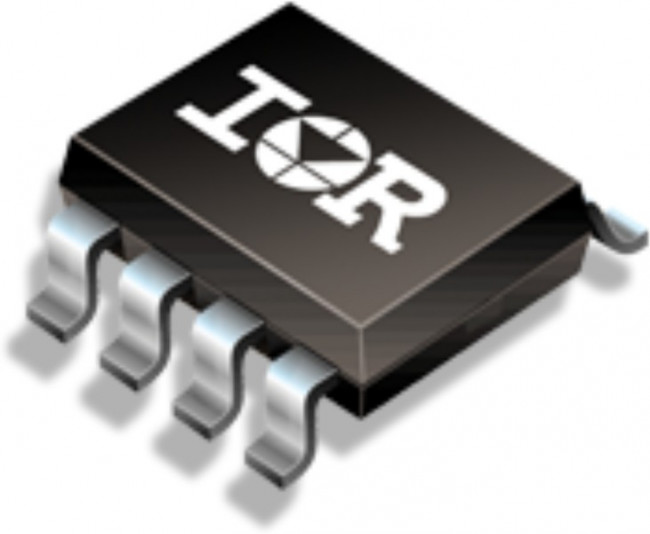

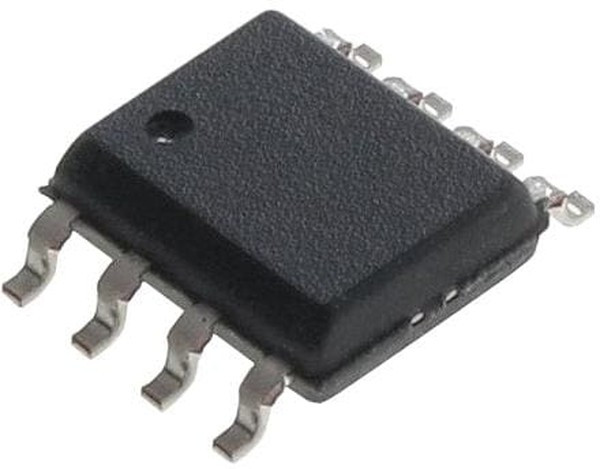

IRS2108SPBF, IC: driver; MOSFET half-bridge; high-/low-side,gate driver; SO8
Оставить отзыв
В избранноеВ сравнение
Артикул: IRS2108SPBF
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Описание IC: driver; MOSFET half-bridge; high-/low-side,gate driver; SO8 Характеристики Категория
Микросхема
Тип
драйвер
Вид
MOSFET
| Информация о производителе | |
| Производитель | INFINEON TECHNOLOGIES AG. |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:50:33 |
| Бренд | INFINEON TECHNOLOGIES AG. |
| Вес и габариты | |
| base product number | IRS2108 -> |
| channel type | Independent |
| current - peak output (source, sink) | 290mA, 600mA |
| driven configuration | Half-Bridge |
| eccn | EAR99 |
| factory pack quantity: factory pack quantity: | 3800 |
| fall time | 35ns |
| fall time: | 35 ns |
| features: | Synchronous |
| gate type | IGBT, N-Channel MOSFET |
| high side voltage - max (bootstrap) | 600V |
| htsus | 8542.39.0001 |
| input type | Inverting, Non-Inverting |
| категория | Электронные компоненты/Микросхемы |
| logic type | CMOS, LSTTL |
| logic type: | CMOS, TTL |
| logic voltage - vil, vih | 0.8V, 2.5V |
| manufacturer: | Infineon |
| maximum operating temperature: | +125 C |
| maximum turn-off delay time: | 200 ns |
| maximum turn-on delay time: | 220 ns |
| minimum operating temperature: | -40 C |
| moisture sensitive: | Yes |
| moisture sensitivity level (msl) | 2 (1 Year) |
| mounting style: | SMD/SMT |
| mounting type | Surface Mount |
| number of drivers | 2 |
| number of drivers: | 2 Driver |
| number of outputs: | 2 Output |
| operating supply current: | 1 mA |
| operating supply voltage: | 10 V to 20 V |
| operating temperature | -40В°C ~ 150В°C (TJ) |
| output current | 600 mA |
| output current: | 290 mA |
| output voltage: | 10 V to 20 V |
| package | Tube |
| package / case | 8-SOIC (0.154"", 3.90mm Width) |
| package / case: | SOIC-8 |
| package type | 8 Lead SOIC |
| packaging: | Tube |
| партномер | 8002660006 |
| pd - power dissipation: | 625 mW |
| pin count | 8 |
| product: | IGBT, MOSFET Gate Drivers |
| product category: | Gate Drivers |
| product type: | Gate Drivers |
| propagation delay - max: | 300 ns |
| reach status | REACH Unaffected |
| rise / fall time (typ) | 100ns, 35ns |
| rise time: | 100 ns |
| rohs status | ROHS3 Compliant |
| subcategory: | PMIC-Power Management ICs |
| supplier device package | 8-SOIC |
| supply voltage | 10 → 20V |
| supply voltage - max: | 20 V |
| supply voltage - min: | 10 V |
| technology: | Si |
| type: | High-Side, Low-Side |
| вес, г | 0.08 |
| voltage - supply | 10V ~ 20V |
