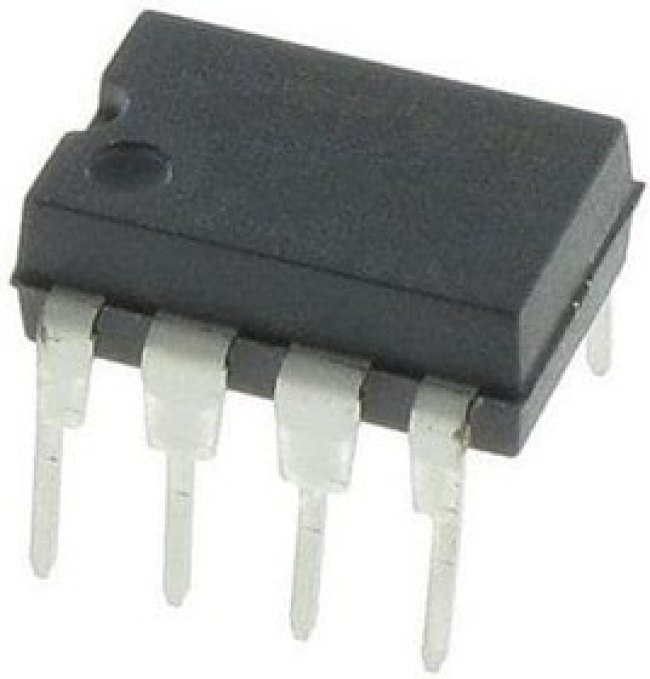

IRS2104PBF

Подробное описание

Основные
вес, г	1.15
moisture sensitivity level (msl)	1 (Unlimited)
mounting type	Through Hole
operating temperature	-40В°C ~ 150В°C (TJ)

Все характеристики

65 ₽

– +

Бонус: 1.3 !

Бонусная программа

Итого: 65 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

Микросхемы / Драйверы и ключи / Драйверы MOSFET, IGBTкорпус: DIP-8, инфо: Драйвер полумостовой верхнего и нижнего ключей 600В 0.6АДрайверы для управления затвором Hlf Brdg Drvr Sngl + Invrt ShutDwn Pin

Основные
вес, г	1.15
moisture sensitivity level (msl)	1 (Unlimited)
mounting type	Through Hole
operating temperature	-40В°C ~ 150В°C (TJ)
package	Tube
package / case	8-DIP (0.300"", 7.62mm)
rohs status	ROHS3 Compliant
вид монтажа	Through Hole
категория продукта	Драйверы для управления затвором
количество выходов	2 Output
максимальная рабочая температура	+ 125 C
минимальная рабочая температура	40 C
подкатегория	PMIC - Power Management ICs
продукт	Half-Bridge Drivers
размер фабричной упаковки	3000
тип продукта	Gate Drivers
торговая марка	Infineon / IR
упаковка	Tube
упаковка / блок	PDIP-8
eccn	EAR99
htsus	8542.39.0001
рабочий ток источника питания	270 uA
выходной ток	130 mA
reach status	REACH Unaffected
supplier device package	8-PDIP
длина	10.92 mm
время нарастания	170 ns
время спада	90 ns
pd - рассеивание мощности	1 W
напряжение питания - макс.	20 V
напряжение питания - мин.	10 V
base product number	IRS2104 ->
voltage - supply	10V ~ 20V
input type	Non-Inverting
number of drivers	2
Вес и габариты
особенности	Synchronous
технология	Si
тип логики	CMOS, TTL
channel type	Synchronous
задержка распространения - макс.	820 ns
количество драйверов	2 Driver
rise / fall time (typ)	70ns, 35ns
current - peak output (source, sink)	290mA, 600mA
driven configuration	Half-Bridge
gate type	IGBT, N-Channel MOSFET
logic voltage - vil, vih	0.8V, 2.5V
максимальное время задержки включения	680 ns
максимальное время задержки выключения	150 ns
Высота	5.33 мм
high side voltage - max (bootstrap)	600V
Тип	High Side, Low Side
Ширина	7.11 мм
