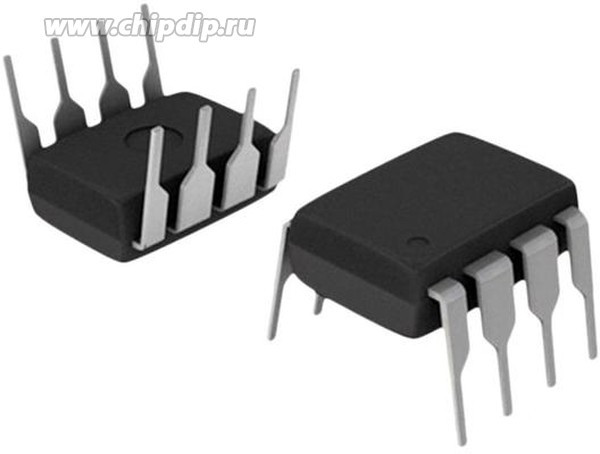

IR2304PBF, Драйвер полумостовой 8-DIP
Оставить отзыв
В избранноеВ сравнение
Артикул: IR2304PBF
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Микросхемы / Драйверы и ключи / Драйверы MOSFET, IGBTДрайвер полумостовой 8-DIP
| Информация о производителе | |
| Производитель | INFINEON TECHNOLOGIES AG. |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:23:23 |
| Бренд | INFINEON TECHNOLOGIES AG. |
| Вес и габариты | |
| base product number | IR2304 -> |
| category | Integrated Circuits(ICs) |
| channel type | Independent |
| configuration | Half Bridge |
| current - peak output (source, sink) | 60mA, 130mA |
| delay time | 220ns |
| driven configuration | Half-Bridge |
| eccn | EAR99 |
| family | PMIC-MOSFET, Bridge Drivers-External Switch |
| gate type | IGBT, N-Channel MOSFET |
| high side voltage - max (bootstrap) | 600V |
| htsus | 8542.39.0001 |
| input type | Non-Inverting |
| категория | Электронные компоненты/Микросхемы |
| Корпус | DIP-8 |
| logic voltage - vil, vih | 0.8V, 2.3V |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Through Hole |
| number of drivers | 2 |
| number of outputs | 2 |
| online catalog | Half Bridge |
| operating temperature | -40В°C ~ 150В°C (TJ) |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| packaging | Tube |
| партномер | 8007355755 |
| product training modules | High Voltage Integrated Circuits(HVIC Gate Drivers) |
| reach status | REACH Unaffected |
| rise / fall time (typ) | 200ns, 100ns |
| rohs status | ROHS3 Compliant |
| standard package | 50 |
| supplier device package | 8-PDIP |
| вес, г | 2.948 |
| voltage - supply | 10V ~ 20V |
