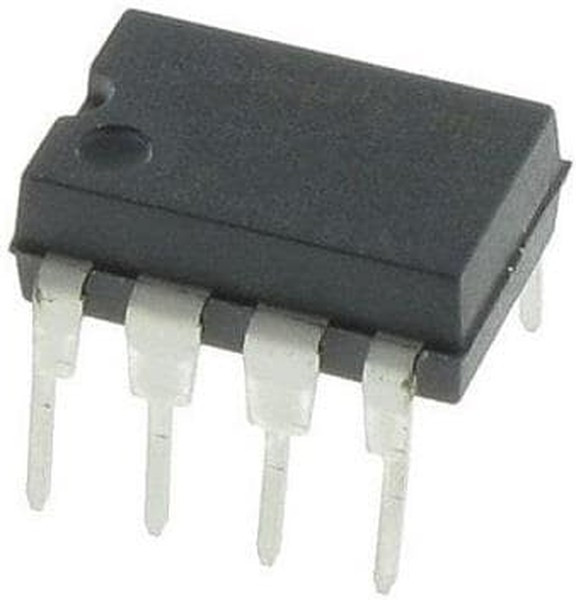

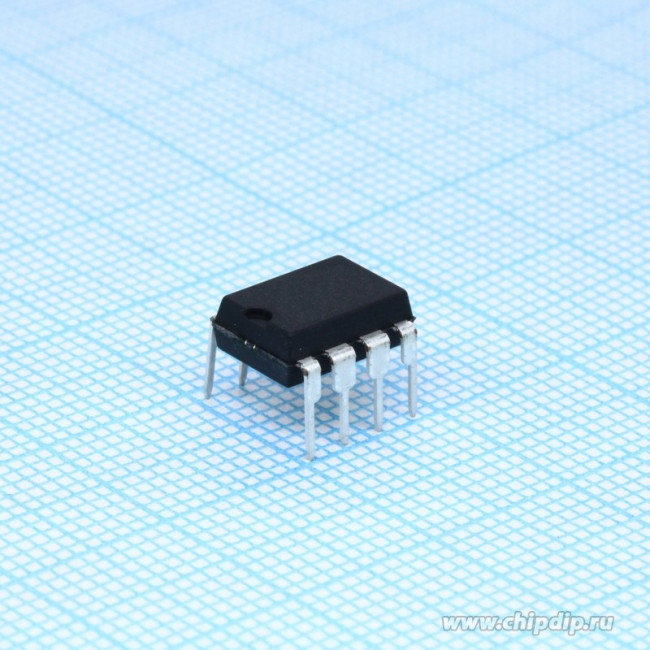

IR2125PBF
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Integrated Circuits (ICs)\PMIC - Gate Drivers Описание IC: driver; single transistor; high-side,gate driver; DIP8; -2?1A Характеристики Категория
Микросхема
Тип
драйвер
| Информация о производителе | |
| Производитель | INFINEON TECHNOLOGIES AG. |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:50:48 |
| Бренд | INFINEON TECHNOLOGIES AG. |
| Вес и габариты | |
| Высота | 5.33 mm |
| base product number | IR2125 -> |
| channel type | Single |
| current - peak output (source, sink) | 1.6A, 3.3A |
| длина | 10.92 mm |
| driven configuration | High-Side |
| другие названия товара № | SP001539118 |
| eccn | EAR99 |
| fall time | 26ns |
| gate type | IGBT, N-Channel MOSFET |
| high side voltage - max (bootstrap) | 500V |
| htsus | 8542.39.0001 |
| input type | Non-Inverting |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Драйверы для управления затвором |
| количество драйверов | 1 Driver |
| количество выходов | 1 Output |
| logic type | CMOS, LSTTL |
| logic voltage - vil, vih | 0.8V, 2.2V |
| максимальная рабочая температура | + 125 C |
| максимальное время задержки включения | 170 ns |
| максимальное время задержки выключения | 200 ns |
| минимальная рабочая температура | 40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting type | Through Hole |
| напряжение питания - макс. | 18 V |
| напряжение питания - мин. | 0 V |
| number of drivers | 1 |
| operating temperature | -40В°C ~ 150В°C (TJ) |
| operating temp range | -40C to 125C |
| особенности | Synchronous |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| package type | 8-Lead PDIP |
| packaging | Rail/Tube |
| партномер | 8005749682 |
| pd - рассеивание мощности | 1000 mW |
| pin count | 8 |
| подкатегория | PMIC - Power Management ICs |
| продукт | MOSFET Gate Drivers |
| рабочее напряжение питания | 12 V to 18 V |
| рабочий ток источника питания | 1.2 mA |
| размер фабричной упаковки | 3000 |
| reach status | REACH Unaffected |
| rise / fall time (typ) | 43ns, 26ns |
| rohs status | ROHS3 Compliant |
| supplier device package | 8-PDIP |
| supply voltage | 18V |
| технология | Si |
| тип логики | CMOS, TTL |
| тип продукта | Gate Drivers |
| торговая марка | Infineon / IR |
| Тип | Low Side |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| вид монтажа | Through Hole |
| voltage - supply | 0V ~ 18V |
| время нарастания | 60 ns |
| время спада | 35 ns |
| выходной ток | 1 A |
| Ширина | 7.11 мм |
| задержка распространения - макс. | 270 ns |
Отзывов нет
