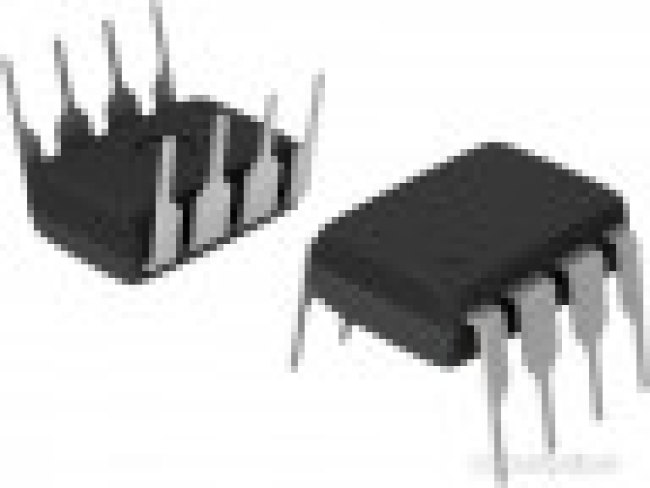

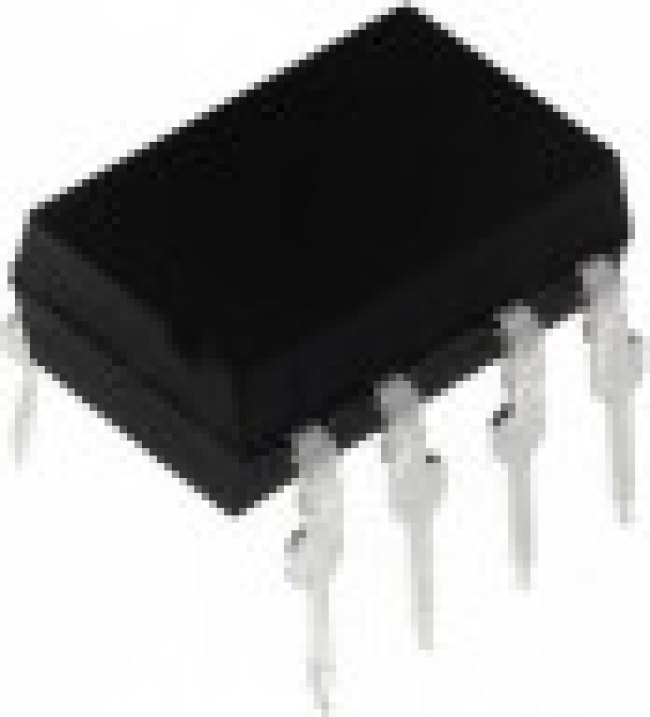

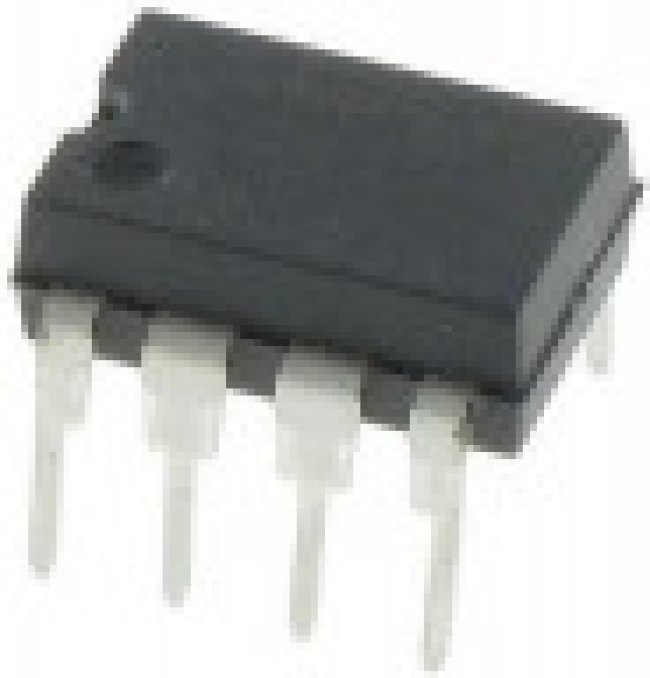

IR2103PBF, Driver 600V 0.36A 2-OUT High and Low Side Half Brdg Inv/Non-Inv 8-Pin PDIP Tube
Оставить отзыв
В избранноеВ сравнение
Артикул: IR2103PBF
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductor - IC > Power Management > Gate and Power Driver Описание IC: driver; полумост MOSFET; high-/low-side,контроллер затвора Характеристики Категория
Микросхема
Тип
драйвер
Вид
MOSFET
| Информация о производителе | |
| Производитель | INFINEON TECHNOLOGIES AG. |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:25:00 |
| Бренд | INFINEON TECHNOLOGIES AG. |
| Вес и габариты | |
| Высота | 5.33 mm |
| base product number | IR2103 -> |
| channel type | Independent |
| configuration | Inverting, Non-Inverting |
| current - peak output (source, sink) | 210mA, 360mA |
| длина | 10.92 mm |
| driven configuration | Half-Bridge |
| другие названия товара № | SP001547202 |
| eccn | EAR99 |
| fall time | 90 ns |
| features | Synchronous |
| gate type | IGBT, N-Channel MOSFET |
| Высота | 5.33 мм |
| height | 5.33 mm(Max) |
| high side voltage - max (bootstrap) | 600V |
| htsus | 8542.39.0001 |
| input type | Inverting, Non-Inverting |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Драйверы для управления затвором |
| количество драйверов | 2 Driver |
| количество выходов | 2 Output |
| length | 10.92 mm(Max) |
| logic type | CMOS, LSTTL |
| logic voltage - vil, vih | 0.8V, 3V |
| максимальная рабочая температура | + 125 C |
| максимальное время задержки включения | 680 ns |
| максимальное время задержки выключения | 150 ns |
| manufacturer | Infineon |
| maximum operating temperature | +125 C |
| maximum turn-off delay time | 150 ns |
| maximum turn-on delay time | 680 ns |
| минимальная рабочая температура | 40 C |
| minimum operating temperature | -40 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 20 V |
| напряжение питания - мин. | 10 V |
| number of drivers | 2 |
| number of outputs | 2 |
| operating temperature | -40В°C ~ 150В°C (TJ) |
| особенности | Synchronous |
| output current | 130 mA |
| package | Tube |
| package / case | 8-DIP (0.300"", 7.62mm) |
| packaging | Tube |
| партномер | 8003191964 |
| pd - power dissipation | 1 W |
| pd - рассеивание мощности | 1 W |
| подкатегория | PMIC - Power Management ICs |
| product | Half-Bridge Drivers |
| product category | Gate Drivers |
| продукт | Half-Bridge Drivers |
| propagation delay - max | 60 ns |
| размер фабричной упаковки | 3000 |
| reach status | REACH Unaffected |
| rise / fall time (typ) | 100ns, 50ns |
| rise time | 170 ns |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| supplier device package | 8-PDIP |
| supply voltage - max | 20 V |
| supply voltage - min | 10 V |
| технология | Si |
| тип логики | CMOS, TTL |
| тип продукта | Gate Drivers |
| торговая марка | Infineon Technologies |
| Тип | High Side, Low Side |
| type | High and Low Side |
| unit weight | 0.032805 oz |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| вид монтажа | Through Hole |
| voltage - supply | 10V ~ 20V |
| время нарастания | 170 ns |
| время спада | 90 ns |
| выходной ток | 130 mA |
| Ширина | 7.11 мм |
| width | 7.11 mm(Max) |
| задержка распространения - макс. | 60 ns |
