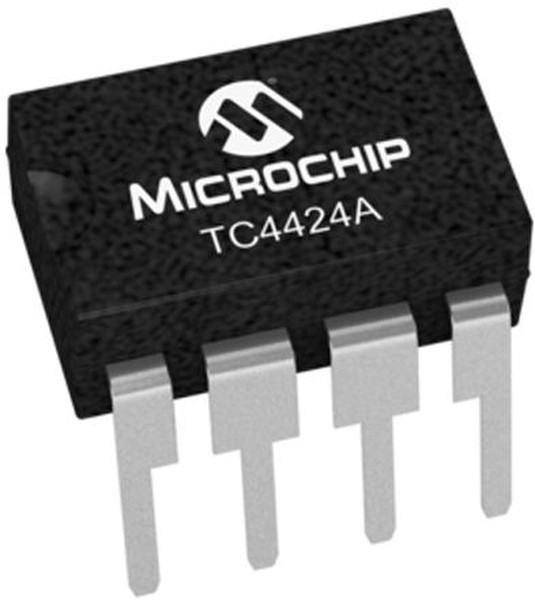

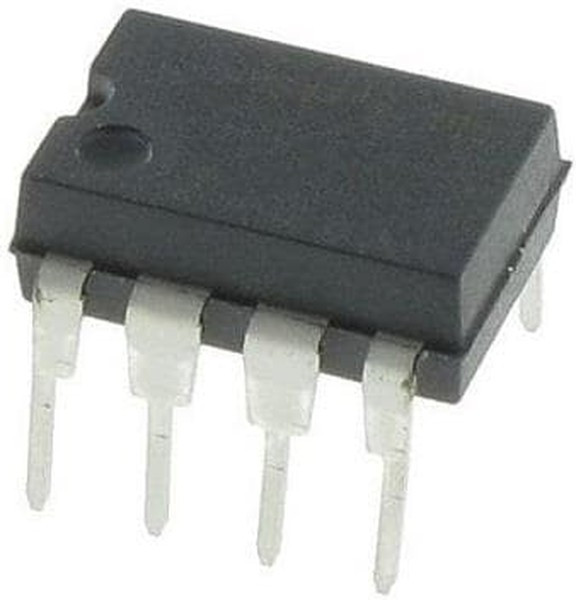

Драйвер TC4424AVPA
Оставить отзыв
В избранноеВ сравнение
Артикул: TC4424AVPA
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Микросхемы\Драйверы изоляторов шин данных Описание Микросхема 2x MOSFET Driver 3A DIP8 Характеристики Категория
Микросхема
Тип
драйвер
Вид
контроллер затвора MOSFET
Монтаж
THT
Кол-во каналов
2
| Информация о производителе | |
| Производитель | Microchip Technology |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:22:10 |
| Бренд | Microchip Technology |
| Вес и габариты | |
| configuration | Non-Inverting |
| driver configuration | Non-Inverting |
| driver type | Low Side |
| eccn (us) | ear99 |
| eu rohs | compliant |
| fall time | 35 ns |
| hts | 8542.39.00.01 |
| input logic compatibility | CMOS|TTL |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Драйверы для управления затвором |
| количество драйверов | 2 Driver |
| количество выходов | 2 Output |
| конфигурация | Non-Inverting |
| квалификация | AEC-Q100 |
| lead shape | Through Hole |
| logic type | CMOS, TTL |
| максимальная рабочая температура | + 125 C |
| manufacturer | Microchip |
| maximum fall time (ns) | 21 |
| maximum operating supply voltage (v) | 18 |
| maximum operating temperature | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum power dissipation (mw) | 1200 |
| maximum propagation delay time (ns) | 48 |
| maximum rise time (ns) | 21 |
| maximum supply current (ma) | 2 |
| минимальная рабочая температура | 40 C |
| minimum operating supply voltage (v) | 04.05.2024 |
| minimum operating temperature | -40 C |
| minimum operating temperature (°c) | -40 |
| mounting | Through Hole |
| mounting style | Through Hole |
| mounting type | Through Hole |
| напряжение питания - макс. | 18 V |
| напряжение питания - мин. | 4.5 V |
| number of drivers | 2 |
| number of outputs | 2 |
| operating supply current | 1 mA |
| operating supply voltage | 4.5 V to 18 V |
| operating temperature range | -40 C to+125 C |
| output current | 4.5 A |
| output resistance (ohm) | 2.8|2.2 |
| package / case | PDIP-8 |
| package height | 03.03.2024 |
| package length | 9.27 |
| package type | PDIP |
| package width | 6.35 |
| packaging | Tube |
| партномер | 8028750725 |
| part status | active |
| pcb changed | 8 |
| pd - power dissipation | 1.21 W |
| pd - рассеивание мощности | 1.21 W |
| peak output current (a) | 4.5(Typ) |
| pin count | 8 |
| подкатегория | PMIC - Power Management ICs |
| polarity | Non-Inverting |
| product | MOSFET Gate Drivers |
| product category | Gate Drivers |
| продукт | MOSFET Gate Drivers |
| рабочее напряжение питания | 4.5 V to 18 V |
| рабочий ток источника питания | 1 mA |
| размер фабричной упаковки | 60 |
| rise time | 35 ns |
| rohs | Details |
| series | TC4424A |
| серия | TC4424A |
| standard package name | DIP |
| supplier package | PDIP |
| supply voltage | 18V |
| supply voltage - max | 18 V |
| supply voltage - min | 4.5 V |
| технология | Si |
| тип логики | CMOS, TTL |
| тип продукта | Gate Drivers |
| topology | Low Side |
| торговая марка | Microchip Technology |
| Тип | Non-Inverting |
| type | MOSFET |
| typical input high threshold voltage (v) | 01.05.2024 |
| typical input low threshold voltage (v) | 01.03.2024 |
| unit weight | 0.032805 oz |
| упаковка | Tube |
| упаковка / блок | PDIP-8 |
| вес, г | 2.268 |
| вид монтажа | Through Hole |
| время нарастания | 35 ns |
| время спада | 35 ns |
