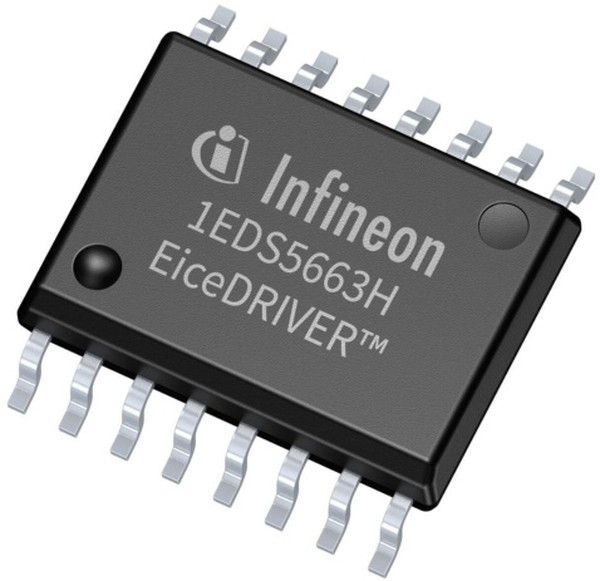

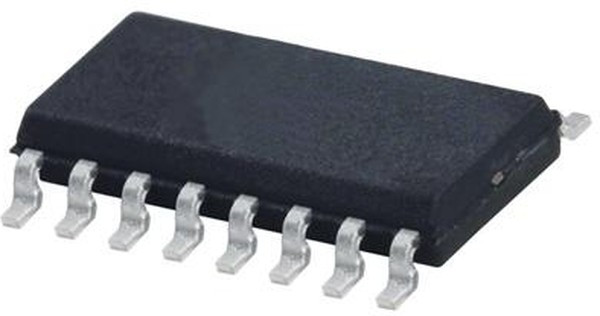

1EDS5663HXUMA1, Gate Drivers DRIVER IC
Оставить отзыв
В избранноеВ сравнение
Артикул: 1EDS5663HXUMA1
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводниковые приборы\ИС для управления питанием\Драйверы для управления затвором Описание IC: driver; single transistor; high-side,gate driver; PG-DSO-16 Характеристики Категория
Микросхема
Тип
драйвер
| Информация о производителе | |
| Производитель | INFINEON TECHNOLOGIES AG. |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:48:20 |
| Бренд | INFINEON TECHNOLOGIES AG. |
| Вес и габариты | |
| approvals | CQC, CSA, UL, VDE |
| common mode transient immunity (min) | 150V/ns |
| current - output high, low | 4A, 8A |
| current - peak output | - |
| другие названия товара № | SP002753980 |
| fall time | 4.5ns |
| ic case / package | SOIC |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Драйверы для управления затвором |
| количество драйверов | 1 Driver |
| количество каналов | 1канал(-ов) |
| количество выходов | 1 Output |
| количество выводов | 16вывод(-ов) |
| коммерческое обозначение | CoolGaN |
| конфигурация | Single |
| конфигурация привода | Высокая Сторона |
| линейка продукции | GaN EiceDRIVER |
| logic type | NMOS |
| максимальная рабочая температура | + 85 C |
| максимальное напряжение питания | 3.5В |
| manufacturer | Infineon Technologies |
| минимальная рабочая температура | 40 C |
| минимальное напряжение питания | 3В |
| mounting type | Surface Mount |
| напряжение питания - макс. | 3.5 V |
| напряжение питания - мин. | 3 V |
| number of channels | 1 |
| operating temperature | -40В°C ~ 85В°C |
| отключение | No Shutdown |
| output current | 8 A |
| package / case | 16-SOIC(0.295", 7.50mm Width) |
| package type | PG-DSO-16-30 |
| packaging | Cut Tape(CT) |
| партномер | 8005238277 |
| part status | active |
| pin count | 16 |
| подкатегория | PMIC - Power Management ICs |
| продукт | Isolated Gate Drivers |
| propagation delay tplh / tphl (max) | 44ns, 44ns |
| pulse width distortion (max) | 18ns(Typ) |
| рабочий ток источника питания | 1.5 mA |
| размер фабричной упаковки | 1000 |
| rds вкл - сопротивление сток-исток | 850 mOhms |
| rise / fall time (typ) | 6.5ns, 4.5ns |
| series | EiceDriverв(ў |
| стиль корпуса привода | SOIC |
| supplier device package | PG-DSO-16-30 |
| supply voltage | 4V |
| technology | Capacitive Coupling |
| технология | GaN |
| тип переключателя питания | GaN HEMT |
| тип продукта | Gate Drivers |
| торговая марка | Infineon Technologies |
| Тип | High Side |
| упаковка | Reel, Cut Tape |
| упаковка / блок | DSO-16 |
| уровень чувствительности к влажности (msl) | MSL 1-Безлимитный |
| вес, г | 0.1 |
| вид монтажа | SMD/SMT |
| voltage - forward (vf) (typ) | - |
| voltage - isolation | 5700Vrms |
| voltage - output supply | 3.13V ~ 3.47V |
| время нарастания | 6.5 ns |
| время спада | 4.5 ns |
| выходное напряжение | 8 V |
| выходной ток | 8 A |
| задержка по входу | 37нс |
| задержка распространения - макс. | 44 ns |
| задержка выхода | 37нс |
