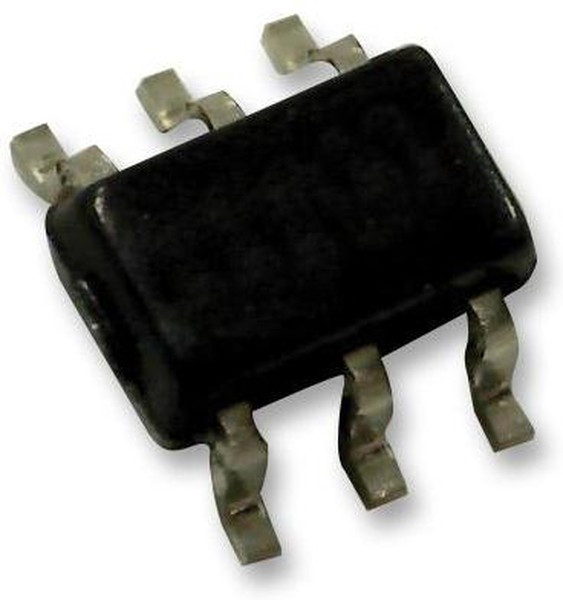

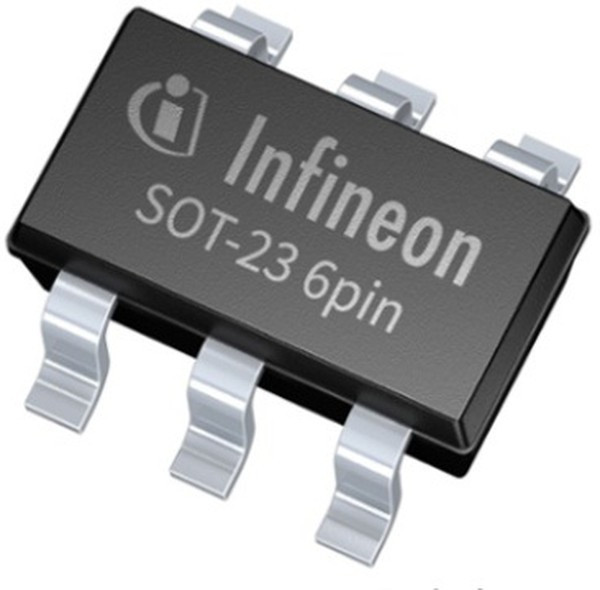

1EDN7511BXUSA1, Driver 2-OUT Low Side Half Brdg Inv/Non-Inv 6-Pin SOT-23 T/R
Оставить отзыв
В избранноеВ сравнение
Артикул: 1EDN7511BXUSA1
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductor - IC > Power Management > Gate and Power Driver Описание Драйвер FET-IGBT PG-SOT23-6
| Информация о производителе | |
| Производитель | INFINEON TECHNOLOGIES AG. |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:20:42 |
| Бренд | INFINEON TECHNOLOGIES AG. |
| Вес и габариты | |
| channel type | Single |
| current - peak output (source, sink) | 4A, 8A |
| driven configuration | Half-Bridge, Low-Side |
| fall time | 4.5ns |
| gate type | N-Channel, P-Channel MOSFET |
| ic case / package | SOT-23 |
| input type | Inverting, Non-Inverting |
| категория | Электронные компоненты/Микросхемы |
| количество каналов | 1канал(-ов) |
| количество выводов | 6вывод(-ов) |
| конфигурация привода | Низкая Сторона |
| линейка продукции | EiceDRIVER 1EDN |
| load type | MOSFET |
| logic type | CMOS |
| logic voltage - vil, vih | 1.2V, 1.9V |
| максимальная рабочая температура | 150°C |
| максимальное напряжение питания | 20В |
| manufacturer | Infineon Technologies |
| минимальная рабочая температура | -40°C |
| минимальное напряжение питания | 4.5В |
| mounting type | Surface Mount |
| number of drivers | 1 |
| operating temperature | -40В°C ~ 150В°C(TJ) |
| output current | 8 A |
| package / case | SOT-23-6 |
| package type | PG-SOT23-6-2 |
| packaging | Cut Tape(CT) |
| партномер | 8013419946 |
| part status | active |
| pin count | 6 |
| rise / fall time (typ) | 6.5ns, 4.5ns |
| rise time | 6.5ns |
| series | EiceDriverв(ў |
| стиль корпуса привода | SOT-23 |
| supplier device package | PG-SOT23-6-2 |
| supply voltage | 4.2V |
| тип переключателя питания | GaN HEMT, IGBT, MOSFET |
| ток истока | 4А |
| ток стока | 8А |
| voltage - supply | 4.5V ~ 20V |
| задержка по входу | 19нс |
| задержка выхода | 19нс |
