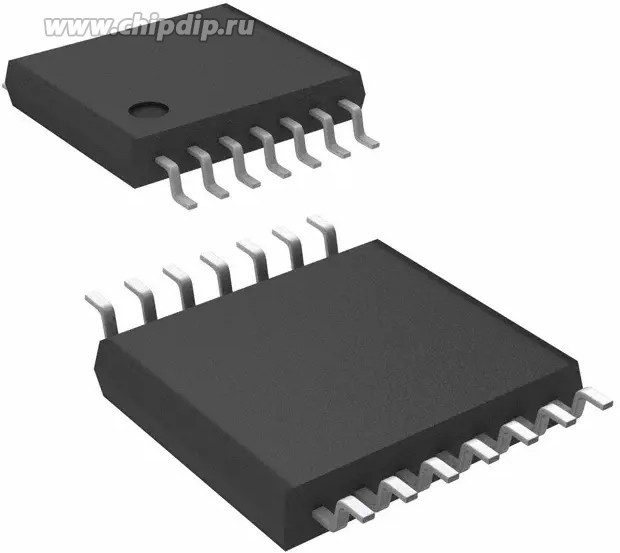

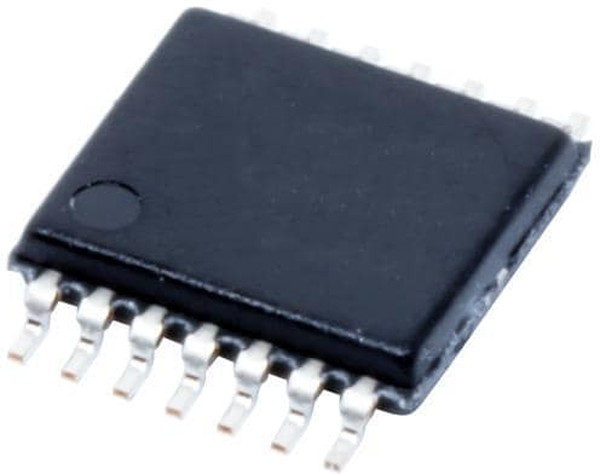

Name: SN74HC4066PW, Analog Switch ICs Quadruple Bilateral Analog Switches
Brand: Texas Instruments
SKU: SN74HC4066PW

SN74HC4066PW, Analog Switch ICs Quadruple Bilateral Analog Switches

Электронные компоненты Микросхемы Логические - Вентили и Инверторы Texas Instruments SN74HC4066PW, Analog Switch ICs Quadruple ...

Подробное описание

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	09.06.2024
Время загрузки	1:54:16
Бренд	Texas Instruments

Все характеристики

210 ₽

– +

Бонус: 4.2 !

Бонусная программа

Итого: 210 ₽

Купить

Обзор
Характеристики
Отзывы (0)
Реквизиты

Semiconductors\Switch ICs\Analog Switch ICs Описание IC: digital; demultiplexer,multiplexer,switch; Ch: 4; SMD; TSSOP14 Характеристики Категория Микросхема Тип логическая Вид демультиплексор, мультиплексор, переключатель Монтаж SMD Кол-во каналов 4 Мин.напряжение питания, В 2 Макс.напряжение питания, В 6

Информация о производителе
Производитель	Texas Instruments
Основные
Дата загрузки	09.06.2024
Время загрузки	1:54:16
Бренд	Texas Instruments
Вес и габариты
analog switch on resistance	106@4.5V(ohm)
analog switch turn off time	200@2V(ns)
analog switch turn on time	180@2V(ns)
base product number	74HC4066 ->
channel capacitance (cs(off), cd(off))	0.5pF, 9pF
chip enable signals	Yes
configuration:	4 x SPST
crosstalk	-45dB @ 1MHz
current - leakage (is(off)) (max)	100nA
dual supply voltage (max)	Not Required(V)
dual supply voltage (min)	Not Required(V)
dual supply voltage (typ)	Not Required(V)
eccn	EAR99
factory pack quantity: factory pack quantity:	810
high level output current	25(mA)
htsus	8542.39.0001
input signal type	Single
категория	Электронные компоненты/Микросхемы
low level output current	25(mA)
manufacturer:	Texas Instruments
maximum operating temperature:	+85 C
maximum propagation delay bus to bus	10@6V/12@4.5V/60@2V
minimum operating temperature:	-40 C
moisture sensitivity level (msl)	1 (Unlimited)
mounting	surface mount
mounting style:	SMD/SMT
mounting type	Surface Mount
multiplexer configuration	Quad SPST
multiplexer/demultiplexer circuit	1:01:00
number of channels	4
number of channels:	4 Channel
number of circuits	4
number of inputs	4
number of outputs	4
off time - max:	40 ns
on resistance - max:	85 Ohms
on-state resistance (max)	30Ohm (Typ)
on time - max:	36 ns
operating temperature	-40В°C ~ 85В°C (TA)
operating temperature classification	Industrial
operating temp range	-40C to 85C
output signal type	Single
package	Tube
package / case	14-TSSOP (0.173"", 4.40mm Width)
package / case:	TSSOP-14
package type	TSSOP
packaging	Rail/Tube
packaging:	Tube
партномер	8004607199
pin count	14
power supply requirement	Single
product category:	Analog Switch ICs
product type:	Analog Switch ICs
rad hardened	No
reach status	REACH Unaffected
rohs status	ROHS3 Compliant
series:	SN74HC4066
single supply voltage (max)	6(V)
single supply voltage (min)	2(V)
single supply voltage (typ)	5(V)
subcategory:	Switch ICs
supplier device package	14-TSSOP
supply current	0.002@6V(mA)
supply current - max:	2 uA
supply type:	Single Supply
supply voltage - max:	6 V
supply voltage - min:	2 V
switch circuit	SPST - NO
switch continuous current:	50 mA
switch control logic	ACTIVE HIGH
switch normal position	NO
switch time (ton, toff) (max)	31ns, 34ns
type	Analog Switch
вес, г	0.06
voltage - supply, single (v+)	2V ~ 6V
-3db bandwidth	30MHz
