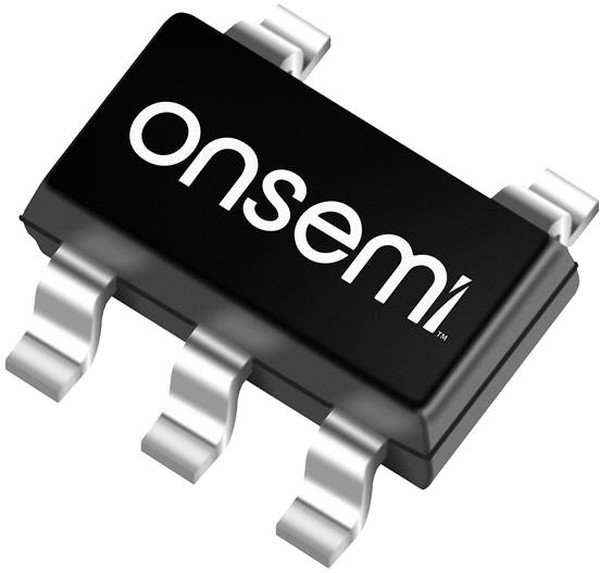

MC74HC1G14DTG
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
ЭлектроэлементIC, INVERTING SCHMITT TRIGGER, TSOP-5; Logic Family / Base Number:74HC1G14; Logic Type:Inverter Schmitt Trigger; Output Current:2.6mA; No. of Inputs:1; Supply Voltage Min:2V; Supply Voltage Max:6V; Logic Case Style:TSOP;
| Информация о производителе | |
| Производитель | ON Semiconductor*** |
| Основные | |
| Дата загрузки | 09.06.2024 |
| Время загрузки | 1:49:11 |
| Бренд | ON Semiconductor*** |
| Вес и габариты | |
| absolute propagation delay time (ns) | 155 |
| automotive | No |
| eccn (us) | ear99 |
| eu rohs | compliant |
| fabrication technology | CMOS |
| factory pack quantity: factory pack quantity: | 3000 |
| function: | Inverter Schmitt Trigger |
| high level output current: | -2.6 mA |
| input type | Schmitt Trigger |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Gull-wing |
| logic family | HC |
| logic family: | HC |
| logic function | Inverter Schmitt Trigger |
| logic type: | CMOS |
| low level output current: | 2.6 mA |
| manufacturer: | onsemi |
| maximum high level output current | -2.6 mA |
| maximum high level output current (ma) | -2.6 |
| maximum low level output current | 2.6 mA |
| maximum low level output current (ma) | 02.06.2024 |
| maximum low level output voltage (v) | 0.26 |
| maximum operating supply voltage | 6 V |
| maximum operating supply voltage (v) | 6 |
| maximum operating temperature | +125 °C |
| maximum operating temperature: | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum propagation delay time @ maximum cl | 100@2V|27@3V|20@4.5V|17@6V ns |
| maximum propagation delay time @ maximum cl (ns) | 100 2V|27 3V|20 4.5V|17 6V |
| maximum quiescent current (ua) | 1 |
| minimum high level output voltage (v) | 01.09.2024 |
| minimum operating supply voltage | 2 V |
| minimum operating supply voltage (v) | 2 |
| minimum operating temperature | -55 °C |
| minimum operating temperature: | -55 C |
| minimum operating temperature (°c) | -55 |
| mounting | surface mount |
| mounting style: | SMD/SMT |
| mounting type | Surface Mount |
| number of circuits: | 1 Circuit |
| number of elements per chip | 1 |
| operating supply voltage: | 2 V to 6 V |
| operating temperature | -55 to 125 ?C |
| output type | Schmitt Trigger |
| package | 5TSOP |
| package/case: | TSOP-5 |
| package type | TSOP |
| packaging | Tape & Reel |
| партномер | 8002987988 |
| part status | active |
| pcb changed | 5 |
| pin count | 5 |
| ppap | No |
| process technology | CMOS |
| product category: | Inverters |
| product type: | Inverters |
| propagation delay test condition | 50 pF |
| propagation delay test condition (pf) | 50 |
| propagation delay time: | 7 ns |
| rad hard | No |
| schmitt trigger input | Yes |
| series: | MC74HC1G14 |
| standard package name | SOP |
| subcategory: | Logic ICs |
| supplier package | TSOP |
| supply voltage - max: | 6 V |
| supply voltage - min: | 2 V |
| typical operating supply voltage | 2.5|3.3|5 V |
| typical operating supply voltage (v) | 2.5|3.3|5 |
| вес, г | 0.2 |
| width | 1mm |
