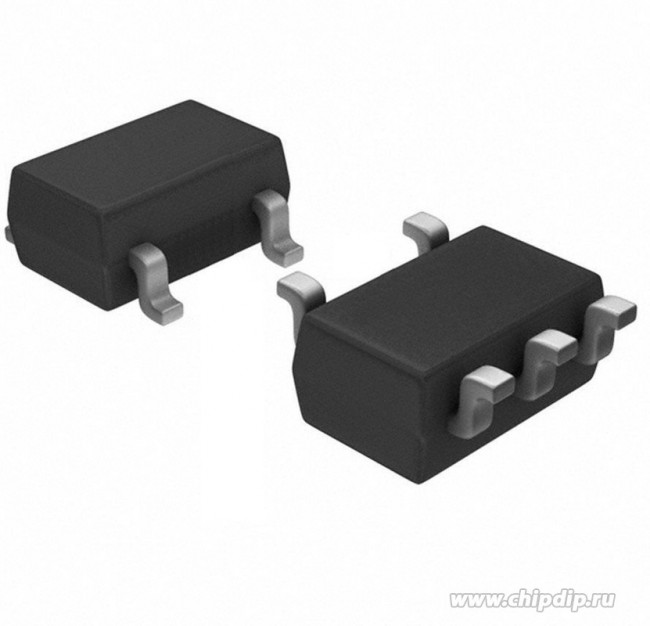

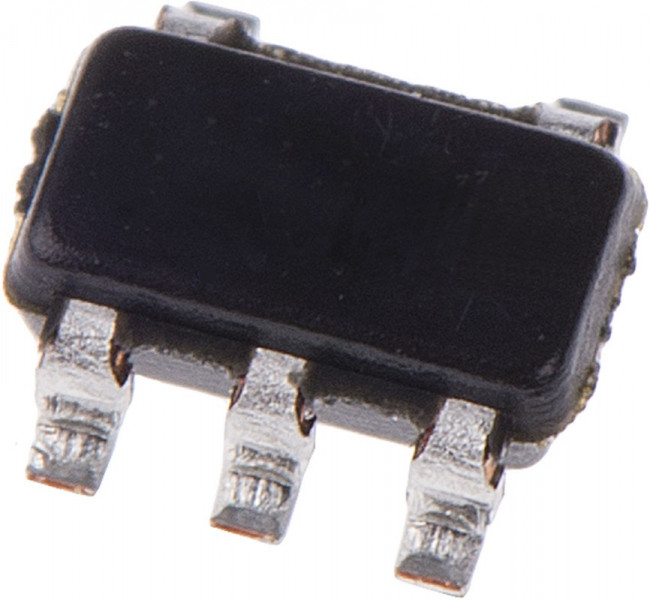

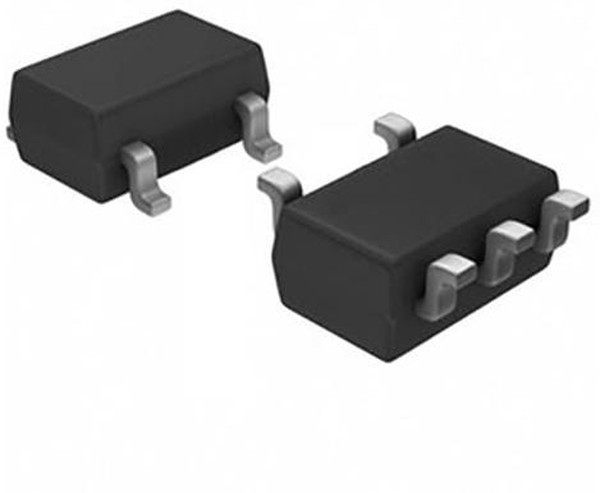

SN74AHCT1G125DBVR, (ЛП8), шинный буфер электропитание 4.5...5.5В, Iп=10мкА, Iвых=8мА, t=4.5нс(+5В), -40°С...85°С КМОП кристалл, SOT23-5
Оставить отзыв
В избранноеВ сравнение
Артикул: SN74AHCT1G125DBVR
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Микросхемы / Логические микросхемы / Микросхемы ТТЛ (серия 74)шинный буфер электропитание 4.5...5.5В, Iп=10мкА, Iвых=8мА, t=4.5нс(+5В), -40°С...85°С КМОП кристалл, SOT23-5
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 29.05.2024 |
| Время загрузки | 21:27:10 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.15 mm |
| absolute propagation delay time (ns) | 10 |
| automotive | No |
| base product number | 74AHCT1G125 -> |
| bus hold | NO |
| current - output high, low | 8mA, 8mA |
| диапазон рабочих температур | 40 C to + 125 C |
| длина | 2.9 mm |
| eccn | EAR99 |
| eccn (us) | ear99 |
| eu rohs | compliant |
| factory pack quantity: factory pack quantity: | 3000 |
| function: | Buffer/Line Driver |
| функция | Buffer/Line Driver |
| high level output current | 8mAгЂЃ8mA |
| high level output current: | -8 mA |
| htsus | 8542.39.0001 |
| input signal type | Single-Ended |
| input signal type: | Single-Ended |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Буферы и линейные аппаратные драйверы |
| количество каналов | 1 Channel |
| количество входных линий | 1 Input |
| количество выходных линий | 3 Output |
| Корпус | SOT-23-5 |
| lead shape | Gull-wing |
| logic family | AHCT |
| logic family: | AHCT |
| logic function | Buffer/Line Driver |
| logic type | Buffer, Non-Inverting |
| logic type: | ИСТИНА |
| low level output current: | 8 mA |
| максимальная рабочая температура | + 125 C |
| manufacturer: | Texas Instruments |
| maximum high level output current | -8mA |
| maximum high level output current (ma) | -8 |
| maximum low level output current | 8mA |
| maximum low level output current (ma) | 8 |
| maximum operating supply voltage | 5.5 V |
| maximum operating supply voltage (v) | 05.05.2024 |
| maximum operating temperature | +125в„ѓпј€TAпј‰ |
| maximum operating temperature: | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum propagation delay time @ maximum cl | 8.5 ns @ 50 pF |
| maximum propagation delay time @ maximum cl (ns) | 7.5@5V |
| maximum quiescent current (ua) | 1 |
| минимальная рабочая температура | 40 C |
| minimum operating supply voltage | 4.5 V |
| minimum operating supply voltage (v) | 04.05.2024 |
| minimum operating temperature | -40в„ѓ |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting | surface mount |
| mounting style: | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс. | 1 uA, 5.5 V |
| напряжение питания - мин. | 4.5 V |
| number of bits per element | 1 |
| number of channels: | 1 Channel |
| number of channels per chip | 1 |
| number of elements | 1 |
| number of elements per chip | 1 |
| number of inputs per chip | 1 |
| number of input enables per chip | 0 |
| number of input lines: | 1 Input |
| number of outputs per chip | 1 |
| number of output enables per chip | 1 Low |
| number of output lines: | 1 Output |
| operating supply current: | 10 uA |
| operating supply voltage | 4.5V ~ 5.5V |
| operating supply voltage: | 5 V |
| operating temperature | -40В°C ~ 125В°C (TA) |
| output type | 3-State |
| output type: | 3-State |
| package | Tape & Reel (TR)Cut Tape (CT)Digi-ReelВ® |
| package / case | SC-74A, SOT-753 |
| package / case: | SOT-23-5 |
| package type | SOT-23 |
| packaging | Tape and Reel |
| партномер | 8582136911 |
| part status | active |
| pcb changed | 5 |
| pin count | 5 |
| подкатегория | Logic ICs |
| polarity | Non-Inverting |
| polarity: | Non-Inverting |
| полярность | Non-Inverting |
| ppap | No |
| process technology | CMOS |
| product category: | Buffers & Line Drivers |
| product type: | Buffers & Line Drivers |
| propagation delay test condition | 50pF |
| propagation delay test condition (pf) | 50 |
| propagation delay time: | 7.5 ns |
| quiescent current: | 1 uA |
| рабочее напряжение питания | 4.5 V to 5.5 V |
| размер фабричной упаковки | 250 |
| reach status | REACH Unaffected |
| rohs status | ROHS3 Compliant |
| семейство логических элементов | AHCT |
| series | 74AHCT -> |
| series: | SN74AHCT1G125 |
| серия | SN74AHCT1G125 |
| standard package name | SOT |
| subcategory: | Logic ICs |
| supplier device package | SOT-23-5 |
| supplier package | SOT-23 |
| supply current - max: | 1 uA |
| supply voltage - max: | 5.5 V |
| supply voltage - min: | 4.5 V |
| technology: | CMOS |
| технология | CMOS |
| тип логики | ИСТИНА |
| тип продукта | Buffers Line Drivers |
| тип входного сигнала | Single-Ended |
| тип выхода | 3-State |
| ток покоя | 1 uA |
| торговая марка | Texas Instruments |
| typical operating supply voltage (v) | 5 |
| упаковка / блок | SOT-23-5 |
| вес, г | 0.08 |
| вид монтажа | SMD/SMT |
| voltage - supply | 4.5V ~ 5.5V |
| время задержки распространения | 7.5 ns |
| выходной ток низкого уровня | 8 mA |
| выходной ток высокого уровня | 8 mA |
| Ширина | 1.6 мм |
| width | 1.75mm |
