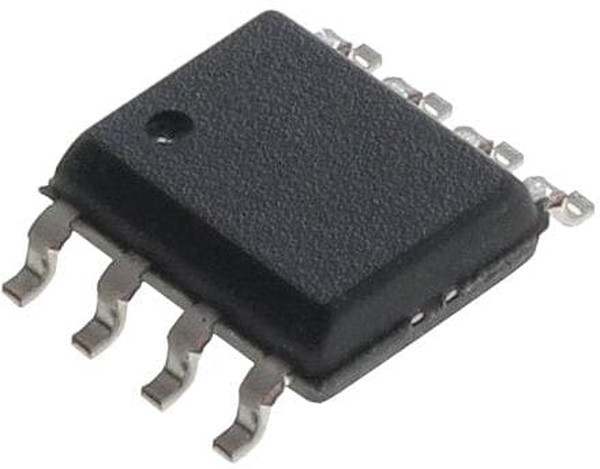

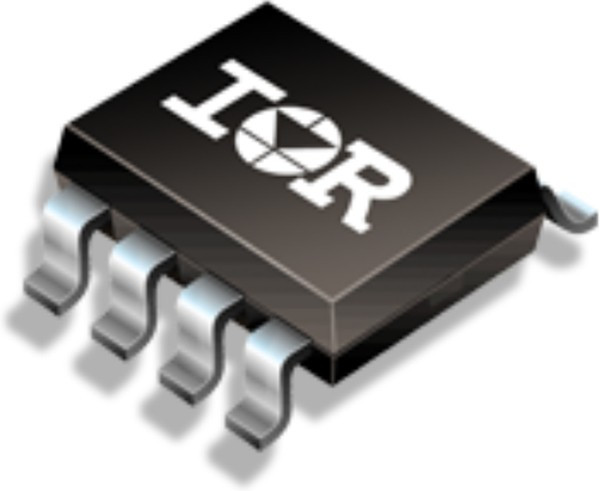

IRS2181STRPBF, Gate Drivers Hi&Lw Sd Drvr Soft Trn On Non Invrt
Оставить отзыв
В избранноеВ сравнение
Артикул: IRS2181STRPBF
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Power Management ICs\Gate Drivers Описание ИС 8л SOIC 600В, 1.9А
| Информация о производителе | |
| Производитель | INFINEON TECHNOLOGIES AG. |
| Основные | |
| Дата загрузки | 29.04.2024 |
| Время загрузки | 5:25:33 |
| Бренд | INFINEON TECHNOLOGIES AG. |
| Вес и габариты | |
| automotive | No |
| driver configuration | Non-Inverting |
| driver type | High and Low Side |
| eccn (us) | ear99 |
| factory pack quantity: factory pack quantity: | 2500 |
| fall time | 20ns |
| fall time: | 35 ns |
| features: | Independent |
| high and low sides dependency | Independent |
| input logic compatibility | 3.3V(Min)|5V|LSTTL|CMOS |
| категория | Электронные компоненты/Микросхемы |
| lead shape | Gull-wing |
| logic type | CMOS |
| logic type: | CMOS, TTL |
| manufacturer: | Infineon |
| maximum fall time (ns) | 35 |
| maximum operating supply voltage (v) | 20 |
| maximum operating temperature: | +125 C |
| maximum operating temperature (°c) | 125 |
| maximum power dissipation (mw) | 625 |
| maximum propagation delay time (ns) | 330 |
| maximum rise time (ns) | 60 |
| maximum turn-off delay time: | 220 ns |
| maximum turn-off delay time (ns) | 35 |
| maximum turn-on delay time: | 180 ns |
| maximum turn-on delay time (ns) | 35 |
| minimum operating supply voltage (v) | 10 |
| minimum operating temperature: | -40 C |
| minimum operating temperature (°c) | -40 |
| moisture sensitive: | Yes |
| mounting | surface mount |
| mounting style: | SMD/SMT |
| number of drivers | 2 |
| number of drivers: | 2 Driver |
| number of outputs | 2 |
| number of outputs: | 2 Output |
| operating supply current: | 240 uA |
| operating temp range | -40C to 125C |
| output current: | 1.9 A |
| package / case: | SOIC-8 |
| package type | SOIC |
| packaging | Tape and Reel |
| партномер | 8005402321 |
| part # aliases: | IRS2181STRPBF SP001534752 |
| part status | Obsolete |
| pcb changed | 8 |
| pd - power dissipation: | 625 mW |
| pin count | 8 |
| ppap | No |
| product: | Half-Bridge Drivers |
| product category: | Gate Drivers |
| product type: | Gate Drivers |
| propagation delay - max: | 330 ns |
| reference voltage (v) | 600(Max) |
| rise time: | 60 ns |
| special features | Under Voltage Lockout |
| standard package name | SO |
| subcategory: | PMIC-Power Management ICs |
| supplier package | SOIC N |
| supply voltage - max: | 20 V |
| supply voltage - min: | 10 V |
| technology: | Si |
| type | IGBT|MOSFET |
| type: | High-Side, Low-Side |
| typical input high threshold voltage (v) | 2.5(Min) |
| typical input low threshold voltage (v) | 0.8(Max) |
| вес, г | 0.54 |
