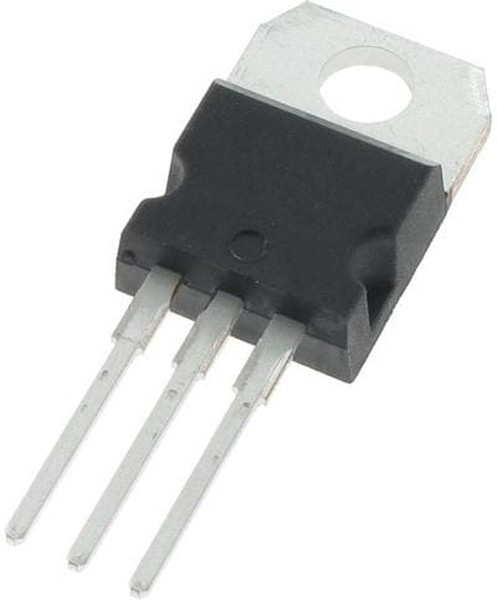

D45H8G, Транзистор: PNP, биполярный, 80В, 10А, 70Вт, TO220-3
Оставить отзыв
В избранноеВ сравнение
Артикул: D45H8G
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Полупроводники\Транзисторы\Транзисторы биполярные\Транзисторы биполярные одинарные\Транзисторы PNP THTБиполярные транзисторы - BJT 10A 60V 50W PNP
Дата загрузки | 21.02.2024 |
Вес и габариты | |
вес, г | 02.08.2024 |
Высота | 9.28мм |
Информация о производителе | |
Производитель | ON Semiconductor |
Бренд | ON Semiconductor*** |
Основные | |
automotive | No |
число контактов | 3 |
configuration | Single |
длина | 10.28мм |
eccn (us) | EAR99 |
eu rohs | Compliant with Exemption |
категория | Электронные компоненты/Транзисторы |
категория продукта | Биполярные транзисторы - BJT |
количество элементов на ис | 1 |
коллектор постоянного тока/мин. коэфф. усиления транзистора (hfe) | 60 |
конфигурация | Single |
lead shape | Through Hole |
максимальная рабочая частота | 40 МГц |
максимальная рабочая температура | +150 °C |
максимальное напряжение эмиттер-база | 5 В |
максимальное напряжение к-э (коллектор-эмиттер) | 60 В |
максимальное напряжение насыщения база-эмиттер | 1,5 В |
максимальное напряжение насыщения коллектор-эмиттер | 1 В |
максимальное рассеяние мощности | 2 Вт |
максимальный постоянный ток коллектора | 10 A |
максимальный пост. ток коллектора | 10 A |
material | Si |
maximum base emitter saturation voltage (v) | 1.5 0.8A 8A |
maximum collector-emitter saturation voltage (v) | 1 0.4A 8A |
maximum collector-emitter voltage (v) | 60 |
maximum dc collector current (a) | 10 |
maximum emitter base voltage (v) | 5 |
maximum operating temperature (°c) | 150 |
maximum power dissipation (mw) | 2000 |
maximum transition frequency (mhz) | 40(Typ) |
минимальная рабочая температура | -55 °C |
минимальный коэффициент усиления по постоянному току | -40 |
minimum dc current gain | 60 2A 1V|40 4A 1V |
minimum operating temperature (°c) | -55 |
mounting | Through Hole |
напряжение эмиттер-база (vebo) | 5 V |
напряжение коллектор-база (vcbo) | 60 V |
напряжение коллектор-эмиттер (vceo), макс. | 60 V |
напряжение насыщения коллектор-эмиттер | 1 V |
непрерывный коллекторный ток | 10 A |
number of elements per chip | 1 |
operating junction temperature (°c) | -55 to 150 |
packaging | Rail |
партномер | 8002596913 |
part status | Active |
pcb changed | 3 |
pd - рассеивание мощности | 70 W |
pin count | 3 |
подкатегория | Transistors |
полярность транзистора | PNP |
ppap | No |
product category | Bipolar Power |
произведение коэффициента усиления на ширину полосы пропускания (ft) | 40 MHz |
размеры | 9.28 x 10.28 x 4.82мм |
размер фабричной упаковки | 50 |
серия | D45H8 |
standard package name | TO-220 |
supplier package | TO-220AB |
tab | Tab |
тип корпуса | TO-220AB |
тип монтажа | Монтаж на плату в отверстия |
тип продукта | BJTs - Bipolar Transistors |
тип транзистора | PNP |
торговая марка | ON Semiconductor |
transistor configuration | Одинарный |
type | PNP |
упаковка | Tube |
упаковка / блок | TO-220-3 |
вид монтажа | Through Hole |
Время загрузки | 0:55:33 |
Ширина | 4.82 мм |
