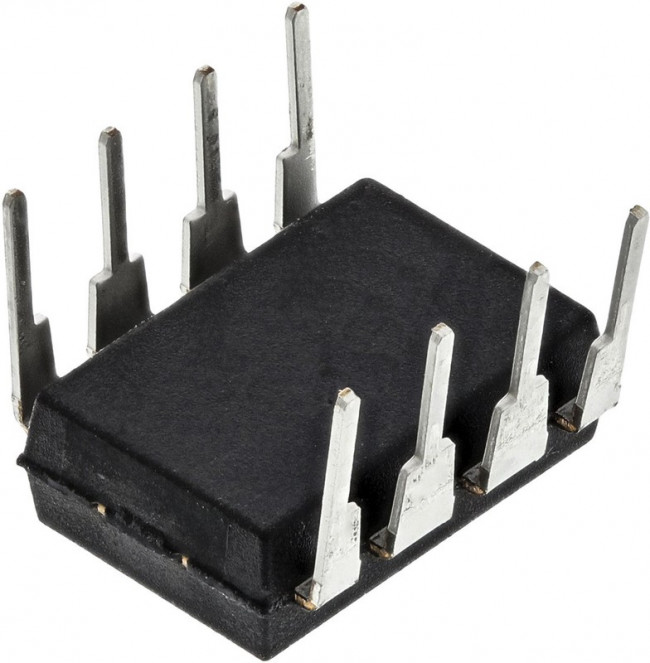

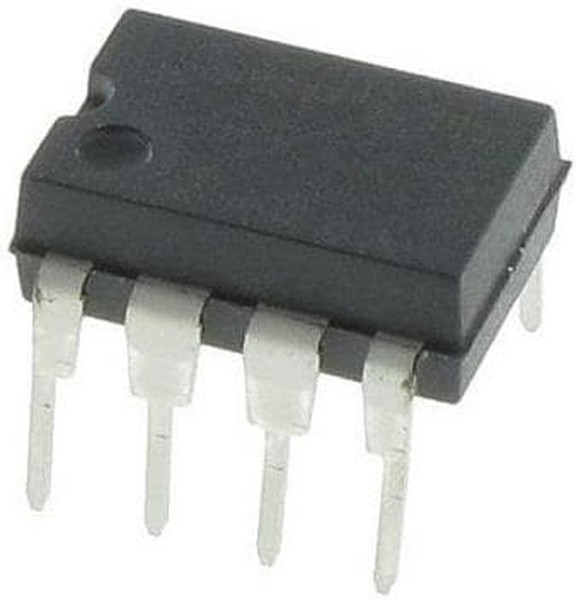

MCP6242-E/P, MCP6242-E/P , Op Amp, RRIO, 550kHz, 3 V, 5 V, 8-Pin PDIP
Оставить отзыв
В избранноеВ сравнение
Артикул: MCP6242-E/P
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Semiconductors\Amplifiers & Comparators\Op AmpsОперационные усилители Dual 1.8V 650kHz Extended Temp
Информация о производителе | |
Производитель | Microchip Technology |
Основные | |
Дата загрузки | 05.05.2024 |
Время загрузки | 2:04:19 |
Бренд | Microchip Technology |
Вес и габариты | |
Высота | 3.3 mm |
amplifier type | General Purpose |
automotive | Yes |
base product number | MCP6242 -> |
cmrr - коэффициент подавления синфазного сигнала | 60 dB |
current - input bias | 1pA |
current - output / channel | 23mA |
current - supply | 50ВµA (x2 Channels) |
длина | 9.27 mm |
eccn | EAR99 |
eccn (us) | EAR99 |
en - интенсивность шума входного напряжения | 45 nV/sqrt Hz |
eu rohs | Compliant |
gain bandwidth product | 550kHz |
gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 550 kHz |
Высота | 3.3 мм |
htsus | 8542.33.0001 |
ib - входной ток смещения | 1 pA |
in - плотность тока шума на входе | 0.0006 pA/sqrt Hz |
категория | Электронные компоненты/Микросхемы |
категория продукта | Операционные усилители |
количество каналов | 2 Channel |
квалификация | AEC-Q100 |
lead shape | Through Hole |
максимальная рабочая температура | + 125 C |
manufacturer type | General Purpose Amplifier |
maximum input offset current (ua) | 0.000001(Typ)5.5V |
maximum input offset voltage (mv) | 5 5.5V |
maximum operating temperature | +125 °C |
maximum operating temperature (°c) | 125 |
maximum quiescent current (ma) | 0.14 5.5V |
maximum single supply voltage (v) | 05.05.2024 |
минимальная рабочая температура | 40 C |
minimum cmrr (db) | 60 |
minimum cmrr range (db) | 60 to 65 |
minimum operating temperature | -40 °C |
minimum operating temperature (°c) | -40 |
minimum psrr (db) | 83(Typ) |
minimum single supply voltage (v) | 01.08.2024 |
moisture sensitivity level (msl) | 1 (Unlimited) |
mounting | Through Hole |
mounting type | Through Hole |
напряжение питания - макс. | 5.5 V |
напряжение питания - мин. | 1.8 V |
number of channels per chip | 2 |
number of circuits | 2 |
operating temperature | -40В°C ~ 125В°C (TA) |
отключение | No Shutdown |
output type | Rail-to-Rail |
package | Tube |
package / case | 8-DIP (0.300"", 7.62mm) |
package type | PDIP |
packaging | Tube |
партномер | 8637358033 |
part status | Active |
pcb changed | 8 |
pcn assembly/origin | http://www.microchip.com/mymicrochip/NotificationD |
pcn packaging | http://www.microchip.com/mymicrochip/NotificationD |
pin count | 8 |
подкатегория | Amplifier ICs |
power supply type | Single |
ppap | Yes |
process technology | CMOS |
продукт | Operational Amplifiers |
psrr - коэффициент подавления помех по питанию | 83 dB |
рабочее напряжение питания | 1.8 V to 5.5 V |
рабочий ток источника питания | 50 uA |
rail to rail | Rail to Rail Input/Output |
размер фабричной упаковки | 60 |
reach status | REACH Unaffected |
rohs status | ROHS3 Compliant |
series | Automotive, AEC-Q100 -> |
серия | MCP6242 |
shut down support | No |
slew rate | 0.3V/Вµs |
sr - скорость нарастания выходного напряжения | 0.3 V/us |
standard package name | DIP |
supplier device package | 8-PDIP |
supplier package | PDIP |
supplier temperature grade | Extended |
технология | CMOS |
тип питания | Single |
тип продукта | Op Amps - Operational Amplifiers |
тип усилителя | General Purpose Amplifier |
торговая марка | Microchip Technology |
type | General Purpose Amplifier |
typical gain bandwidth product | 550kHz |
typical gain bandwidth product (mhz) | 0.55 |
typical input bias current (ua) | 0.000001 5.5V |
typical input noise voltage density (nv/rthz) | 45 5.5V |
typical input voltage noise density | 45nV/√Hz |
typical noninverting input current noise density (pa/rthz) | 0.0006 5.5V |
typical output current (ma) | 30(Max) |
typical single supply voltage | 3 V, 5 V |
typical single supply voltage (v) | 3|5 |
typical slew rate | 0.3V/µs |
typical slew rate (v/us) | 0.3 5.5V |
typical voltage gain | 110 dB |
typical voltage gain (db) | 110 |
упаковка | Tube |
упаковка / блок | PDIP-8 |
усиление по напряжению, дб | 110 dB |
вес, г | 23 |
вид монтажа | Through Hole |
voltage - input offset | 5mV |
voltage - supply, single/dual (в±) | 1.8V ~ 5.5V |
vos - входное напряжение смещения нуля | 5 mV |
выходной ток на канал | 23 mA |
Ширина | 6.35 мм |
width | 6.35mm |
