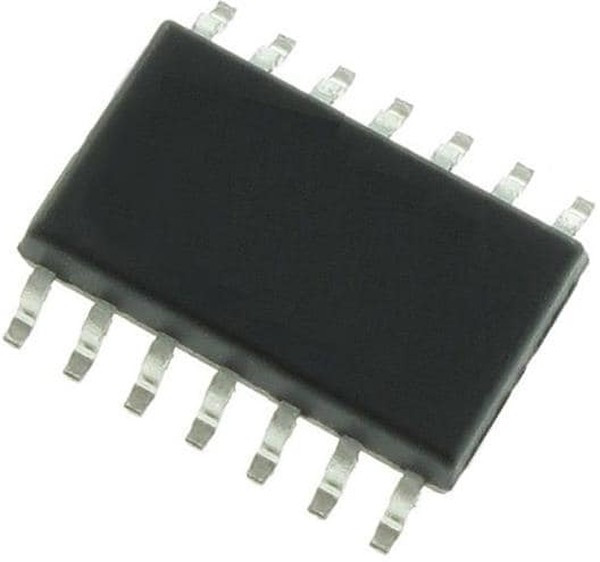

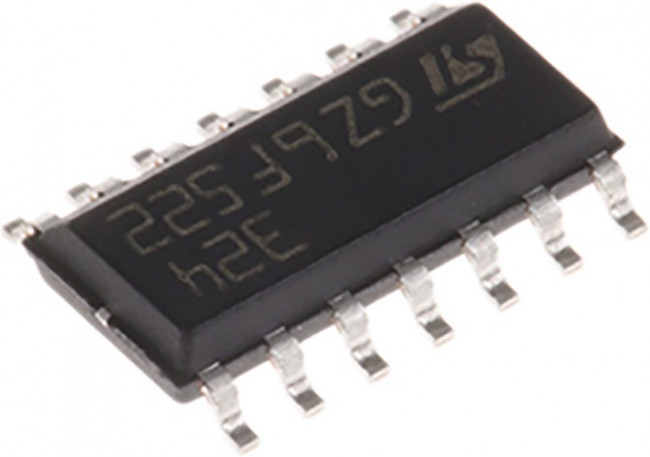

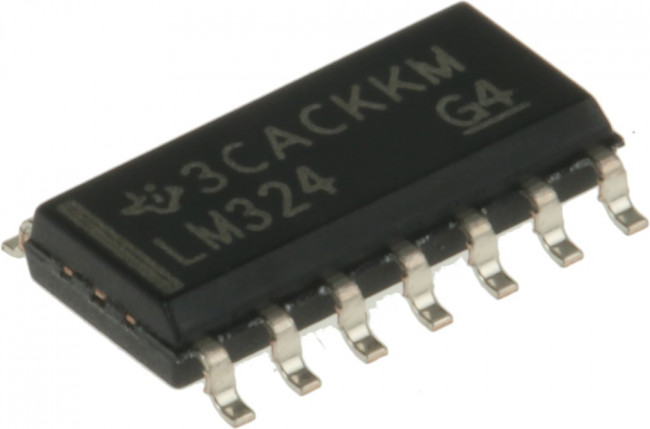

LM324D
Оставить отзыв
В избранноеВ сравнение
- Обзор
- Характеристики
- Отзывы (0)
- Реквизиты
Integrated Circuits (ICs)\Linear - Amplifiers - Instrumentation, OP Amps, Buffer Amps Описание IC: operational amplifier; 1.2MHz; Ch: 4; SO14; ±1.5?16VDC,3?32VDC Характеристики Категория
Микросхема
Тип
операционный усилитель
| Информация о производителе | |
| Производитель | Texas Instruments |
| Основные | |
| Дата загрузки | 05.05.2024 |
| Время загрузки | 3:46:00 |
| Бренд | Texas Instruments |
| Вес и габариты | |
| Высота | 1.58 mm |
| amplifier type | General Purpose |
| base product number | LM324 -> |
| cmrr - common mode rejection ratio | 65 dB to 80 dB |
| cmrr - коэффициент подавления синфазного сигнала | 65 dB to 80 dB |
| current - input bias | 20nA |
| current - output / channel | 40mA |
| current - supply | 1.4mA (x4 Channels) |
| длина | 8.65 mm |
| dual supply voltage | +/-3 V, +/-5 V, +/-9 V |
| eccn | EAR99 |
| en - input voltage noise density | 35 nV/sqrt Hz |
| en - интенсивность шума входного напряжения | 35 nV/sqrt Hz |
| factory pack quantity | 2500 |
| gain bandwidth product | 1.2MHz |
| gbp - gain bandwidth product | 1.2 MHz |
| gbp - произведение коэффициента усиления на ширину полосы пропускания (ft) | 1.2 MHz |
| height | 1.58 mm |
| htsus | 8542.33.0001 |
| ib - input bias current | 250 nA |
| ib - входной ток смещения | 250 nA |
| input type | Rail-to-Rail |
| категория | Электронные компоненты/Микросхемы |
| категория продукта | Операционные усилители |
| количество каналов | 4 Channel |
| length | 8.65 mm |
| максимальная рабочая температура | + 70 C |
| максимальное напряжение сдвоенного питания | +/- 16 V |
| manufacturer | Texas Instruments |
| maximum dual supply voltage | +/-16 V |
| maximum operating temperature | +70 C |
| минимальная рабочая температура | 0 C |
| минимальное напряжение сдвоенного питания | +/- 1.5 V |
| minimum dual supply voltage | +/-1.5 V |
| minimum operating temperature | 0 C |
| moisture sensitivity level (msl) | 1 (Unlimited) |
| mounting style | SMD/SMT |
| mounting type | Surface Mount |
| напряжение питания - макс. | 32 V |
| напряжение питания - мин. | 3 V |
| напряжение сдвоенного питания | +/- 3 V, +/- 5 V, +/- 9 V |
| number of channels | 4 Channel |
| number of channels per chip | 4 |
| number of circuits | 4 |
| operating supply current | 175 uA |
| operating supply voltage | 3 V to 32 V, +/-1.5 V to+/-16 V |
| operating temperature | 0В°C ~ 70В°C (TA) |
| особенности | Standard Amps |
| отключение | No Shutdown |
| output current per channel | 30 mA |
| package | Tube |
| package / case | 14-SOIC (0.154"", 3.90mm Width) |
| package type | SOIC |
| packaging | Reel |
| партномер | 8006000660 |
| pin count | 14 |
| подкатегория | Amplifier ICs |
| power supply type | Dual, Single |
| product | Operational Amplifiers |
| product category | Operational Amplifiers-Op Amps |
| продукт | Operational Amplifiers |
| рабочее напряжение питания | 3 V to 32 V, +/- 1.5 V to +/- 16 V |
| рабочий ток источника питания | 175 uA |
| rail to rail | No |
| размер фабричной упаковки | 50 |
| reach status | REACH Unaffected |
| rohs | Details |
| rohs status | ROHS3 Compliant |
| series | Automotive, AEC-Q100 -> |
| серия | LM324 |
| shutdown | No Shutdown |
| slew rate | 0.5V/Вµs |
| sr - скорость нарастания выходного напряжения | 0.5 V/us |
| sr - slew rate | 0.5 V/us |
| supplier device package | 14-SOIC |
| supply type | Single, Dual |
| supply voltage - max | 32 V |
| supply voltage - min | 3 V |
| technology | Bipolar |
| технология | Bipolar |
| тип питания | Single, Dual |
| тип продукта | Op Amps - Operational Amplifiers |
| тип усилителя | High Gain Amplifier |
| тип входа | Rail-to-Rail |
| торговая марка | Texas Instruments |
| typical dual supply voltage | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V |
| typical gain bandwidth product | 1.2MHz |
| typical input voltage noise density | 35nV/√Hz |
| typical single supply voltage | 5 → 28 V |
| typical slew rate | 0.5V/µs |
| typical voltage gain | 100 dB |
| unit weight | 0.004318 oz |
| упаковка | Tube |
| упаковка / блок | SOIC-14 |
| усиление по напряжению, дб | 100 dB |
| vcm - common mode voltage | Negative Rail to Positive Rail-1.5 V |
| vcm - синфазное напряжение | Negative Rail to Positive Rail - 1.5 V |
| вид монтажа | SMD/SMT |
| voltage gain db | 100 dB |
| voltage - input offset | 3mV |
| voltage - supply, single/dual (в±) | 3V ~ 30V, В±1.5V ~ 15V |
| vos - input offset voltage | 7 mV |
| vos - входное напряжение смещения нуля | 7 mV |
| выходной ток на канал | 30 mA |
| Ширина | 3.91 мм |
| width | 3.91 mm |
